TW20-1特材溫度套管 帶鉭保護套 法蘭式
TW20-1特材溫度套管的主要用于化工工業、過程技術和儀器制造過程中耐高腐蝕性要求的場合，適合小到中型過程負載應用。
TW20-1特材溫度套管的功能特性
高性價比
接液部件由特殊材料制成
非接液部件（法蘭和接口）由不銹鋼制成
帶可更換的鉭套
TW20-1溫度套管的基本參數
接液的部件材料：哈氏合金C4(2.4610), 哈氏合金C276(2.4819),蒙乃爾合金400(2.4360), 鈦2級(3.7035) 1), 鉭
法蘭盤
按照EN 1092-1 帶B1形式密封面
按照DIN 2527 帶C形式密封面
按照ASME B16.5帶RF形式密封面
帶鉭的光滑密封面
公稱通徑：按照 EN 1092-1, DIN 2527: DN 25, DN 40, DN 50；按照 ASME: 1", 1 ½", 2"
壓力等級：按照 EN 1092-1, DIN 2527: PN 16 ... 40；按照 ASME: 150 lbs, 300 lbs, 600 lbs
連接到溫度計：M24 x 1.5可旋轉的或者G ½, ½ NPT 母螺紋
管子：Ø 13.7 x 2.2 mm
孔的尺寸：Ø 9.3 mm
鉭套，孔的尺寸
12 x 0.4毫米，孔尺寸7毫米
16 x 0.4毫米，孔尺寸9毫米
13 x 0.4毫米，孔尺寸6.1毫米
插入長度U1：根據客戶要求
總長度L：插入長度U12)+80毫米
最大過程溫度，過程壓力取決于
■ 熱電偶護套設計
- 尺寸
- 材料
- 法蘭壓力等級
■ 工藝條件
- 流速
- 介質的密封
1) 對于鈦2級（3.7035）材料，其連接部件的法蘭被設計成一個寬松的壓力法蘭。
2) 對于鉭套版本，插入長度U1將更長至3mm
其他要求可根據需求定制
TW20特材溫度保護套管的描述
護套是所有溫度測量應用中的重要部件，能將測量過程與周圍環境隔離，不僅可以保護環境和工作人員，還能將侵蝕性、高壓、大流量的介質與溫度傳感器本體隔開，從而使得用戶在工作過程中也能夠?qū)囟扔嬤M行更換。
護套具有多種設計款式和材料，可滿足所有應用要求。用戶在選擇護套時，需要注意兩個重要注意事項，一是過程接口類型，二是基本制造方法。通常情況下，我們將護套主要分為螺紋式、焊入式和法蘭式。
此外，護套還可以分為組裝式和整體式兩種類型。組裝式護套是由管材制成，末端采用固體焊接封閉。整件式護套則是由棒料加工而成。
TW20系列組裝式的法蘭式護套適用于各種電子和機械式溫度計。
該系列護套采用DIN 43772標準設計，并使用高耐腐蝕性材料制成，適合化工工業、過程技術和設備制造中的小到中型機械過程負載應用。
西安易智通TW20-1帶鉭保護套的溫度套管訂貨指南
型號/護套形式/管徑/標稱尺寸DN/壓力等級PN/密封面/與溫度計的連接/插入長度U1/總長L/護套材料/與溫度計的組裝/認證/選項。

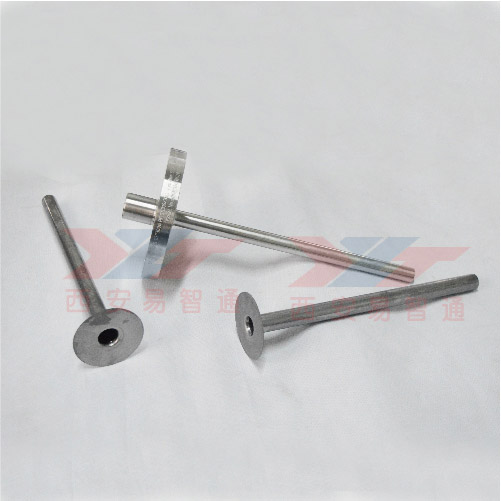

TW20-1鉭保護套實物圖
