TW14溫度套管 組裝式螺紋連接溫度護套
TW14溫度護套適用于化工工業、過程技術和儀器制造中小到中型過程負載應用。

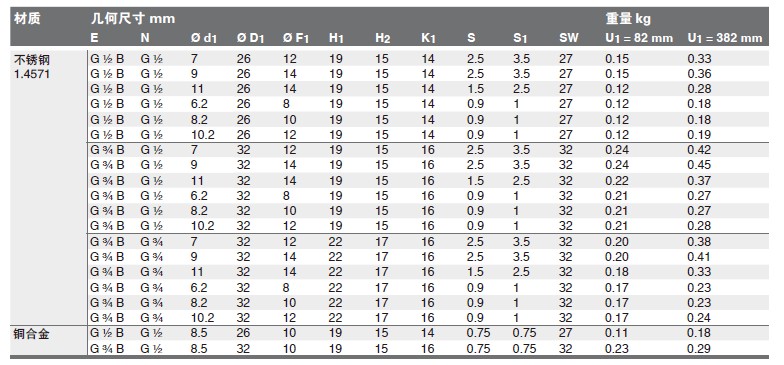

TW14溫度護套的樣式及尺寸
符合DIN 43772標準

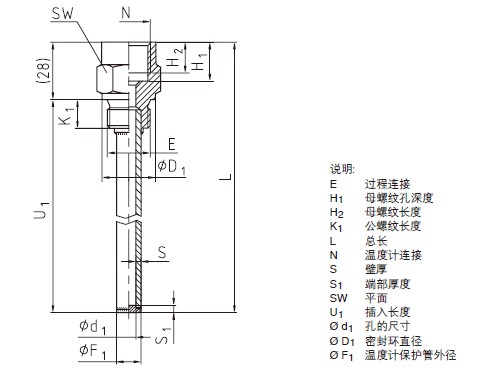

TW14-F型：型式5

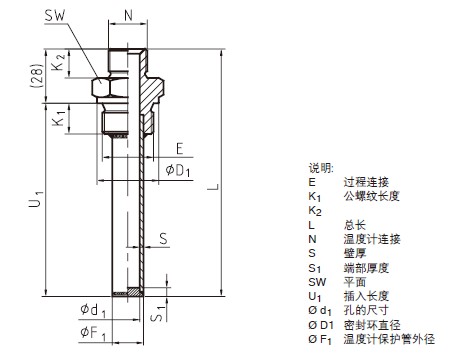

TW14-G型：型式8
TW14套管的基本性能參數
材質:不銹鋼1.4571或銅合金
過程連接（管道連接）:G½ B, G3/4 B 公螺紋
連接到溫度計：型號 TW14-F: G½, G¾ 母螺紋；型號 TW14-G: G½, G¾ 公螺紋
鉆孔尺寸：按照DIN 43772版本：Ø 7毫米, Ø 9毫米, Ø 11毫米
設計類似于DIN 43772, 但是帶快速響應：Ø 6.2 毫米, Ø 8.2 毫米, Ø 8.5 毫米, Ø 10.2 毫米
插入長度U1：型號 TW45-F: 82, 142, 182, 232, 382 毫米；型號TW45-G：73, 110, 170, 260, 410 毫米
總長度L：安裝長度 U1+28毫米
最大過程溫度，過程壓力：160°C以銅合金為溫度計保護套管材質（0.6MPa靜止的）
取決于
■ 負載圖DIN 43772
■ 溫度計保護套管設計
- 尺寸
- 材質
■ 工藝條件
- 流速
- 介質的密度
其他要求均可根據客戶要求定制。
TW14溫度護套的描述
護套是所有溫度測量應用中的重要部件，能將測量過程與周圍環境隔離，不僅可以保護環境和工作人員，還能將侵蝕性、高壓、大流量的介質與溫度傳感器本體隔開，從而使得用戶在工廠不停車情況下也能夠?qū)囟扔嬤M行更換。
護套具有多種設計款式和材料，可滿足所有應用要求。用戶在選擇護套時，需要注意兩個重要注意事項，一是過程接口類型，二是基本制造方法。通常情況下，我們將護套主要分為螺紋式、焊入式和法蘭式。
此外，護套還可以分為組裝式和整體式兩種類型。組裝式TW14護套是由管材制成，末端采用固體底部件焊接封閉。
TW14系列組裝式的1) 螺紋式或焊入式護套適用于各種電子和機械式溫度計。
西安易智通TW14溫度套管訂購指南：
類型/ 溫度計保護管形式/ 溫度計保護管材質/ 過程連接/ 溫度計連接/ 插入長度U1/ 管子直徑/ 溫度計裝配/ 證書/ 選項
