VT300內藏孔板-對焊式
上架時間:2019-03-29 21:11
訂購熱線: 18840456218
參數描述
VT300內藏孔板-對焊式 VT300內藏式孔板由一個帶法蘭的孔板、上游和下游管道組成。孔板采用整體式設計,所有部件互相之間都能實現最佳的匹配,并且可以避免出現任何可能導致測量誤
在線咨詢
分享到:
VT300內藏孔板-對焊式
VT300內藏式孔板由一個帶法蘭的孔板、上游和下游管道組成??装宀捎谜w式設計,所有部件互相之間都能實現最佳的匹配,并且可以避免出現任何可能導致測量誤差的缺陷。
內藏孔板性能特點
內藏式一體化設計,應用于監控測量場合
應用于管道尺寸小于1.5”,測量液體、氣體及蒸汽測量
通過自帶的前后直管段,精度及可重復性保證
高度一體化的取壓法蘭及內藏式孔板元件,方便直接安裝,更少泄漏點
通過使用一體化三閥組,可直接與Rosemount,EJA,ABB等品
牌的差壓流量計相連
溫度及壓力補償可選
材質嚴格保證,304SST,316SST, HC-276, Monel合金等材質可選
VT300內藏式孔板技術規格
孔板開孔尺寸
根據客戶提供的過程參數進行差壓流量計算,確定孔板的開孔尺寸。通常Beta值在0.2-0.75之間。
計算時要綜合考慮差壓,壓力損失,雷諾數大小,差壓變送器量程等因素,以滿足客戶的測量要求。
測量介質:
液體、氣體、蒸汽
管道尺寸
1/2-in. (15 mm)
3/4-in. (20 mm)
1-in. (25 mm)
1 1/2-in. (40 mm)
內藏孔板元件流量系數偏差度對照表
Beta值 流量系數不確定度
<0.1 ±2.8%
0.1~0.2 ±1.75%
0.2~0.6 ±1.25%
0.6~0.8 ±1.9%
過程溫度上限:
變送器直接安裝時, 過程溫度小于270 ℃;分體安裝時,過程溫度需小于454 ℃。
溫度測量
-分體安裝RTD;100 Ohm鉑電阻,套管過程接口1/2-in, NPT, 材質304及316SS ,或其他特殊材質可選,防爆接線盒
孔板取壓形式
:角接取壓

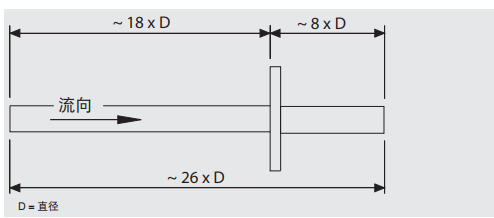

前后直管段
VT300內藏孔板可選前后直管段,也可以根據具體要求只選螺紋或者焊接式連接的取壓法蘭,不選直管段;
VT300內藏孔板與管道連接形式
-帶前后直管段
美標法蘭連接:內藏孔板前后直管段連接法蘭規格為:
ASME B16.5 (ANSI)
Class 150 RF WN
Class 300 RF WN
Class 600 RF WN
VT300內藏孔板與差壓變送器一體化安裝圖
