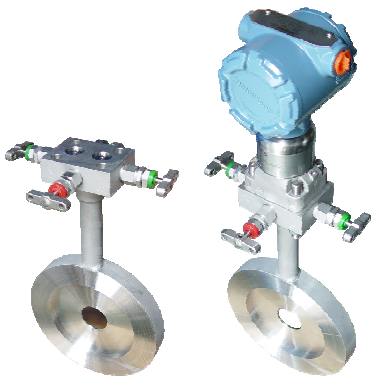

VT200D緊湊型孔板流量計-直接安裝
上架時間:2019-01-05 22:02
訂購熱線: 18840456218
參數描述
VT200D緊湊型孔板流量計-直接安裝 一體化三閥組的兩個高低壓儀表接口的中心距為33mm,可以通過螺栓直接與3051C/2051C及3051SMV的高低壓膜片連接密封(需要拆卸掉共面法蘭)。 與取壓中心
VT200D緊湊型孔板流量計-直接安裝

一體化三閥組的兩個高低壓儀表接口的中心距為33mm,可以通過螺栓直接與3051C/2051C及3051SMV的高低壓膜片連接密封(需要拆卸掉共面法蘭)。
與取壓中心距為54mm的傳統法蘭形式的變送器直接安裝: 高低壓中心距為54mm的傳統法蘭連接的變送器最為普遍,包括Rosemount的1151, EJA,Siemens,ABB,E+H等。
通過使用轉換法蘭將標準VT200緊湊型孔板的儀表連接中心距33mm轉成標準的54mm, 這樣就可以直接通過固定螺栓與變送器直接安裝。

VT200D緊湊孔板基本參數
差壓計算:請聯系西安易智通銷售代表進行差壓流量的計算。下單前需要流量組態數據,以確認是否滿足客戶的應用要求。
測量介質:液體、氣體、蒸汽
過程溫度上限:變送器直接安裝時, 過程溫度小于450ºF(232ºC)
主體/孔板材質:316SST 或 304SST;閥組材質:316SST或304SST;
法蘭、法蘭螺栓及螺帽
•客戶提供
•備件可以單獨定購
變送器連接螺栓及螺帽
•螺栓-A193 Grade B8M
•螺帽-A194 Grade 8M
墊片及O形環
•墊片由客戶提供
•標準墊片為非石棉金屬纏繞墊片。使用其他墊片時,請咨詢CNLOK銷售代表。
•備件可以單獨定購
注:VT200孔板拆卸后,必須換掉墊片及O形環。
孔板類型
•直角邊,板式
孔板取壓形式
•角接取壓
孔板開孔尺寸
•根據客戶提供的過程參數進行差壓流量計算,確定孔板的開孔尺寸。通常Beta值在0.2-0.75之間。
計算時要綜合考慮差壓,壓力損失,雷諾數大小,差壓變送器量程等因素,以滿足客戶的測量要求。

VT200D緊湊型孔板安裝要求
直管段要求

注:1)未列出的干擾請咨詢我司銷售代表;
2)根據ISO5167,所列數值為管道直徑的倍數;
3)當使用整流器時,請參考ISO5167推薦的直管段長度。

Beta 0.4 0.65
孔板上游(進口)直管段 縮頸(1寸管) 5 12
單個90°彎頭或者三通 13 44
在同一平面上的兩個90°彎頭 10 44
在不同平面上的兩個90°彎頭 50 60
擴徑 12 28
球閥或閘閥全開時 12 28
孔板上游(進口)直管段   6 7
安裝方向要求
管道方向/流量方向 過程介質
  氣體 液體 蒸汽
水平 D/R D/R D/R
垂直向上 R D/R R
垂直向下 D/R NA NA
注:D:適合直接安裝 R:適合分體安裝  NA:不推薦
VT200D緊湊型孔板與差壓變送器安裝圖
