VTS101標準孔板+取壓法蘭

上架時間：2020-02-02 13:02
訂購熱線： 18840456218
參數描述

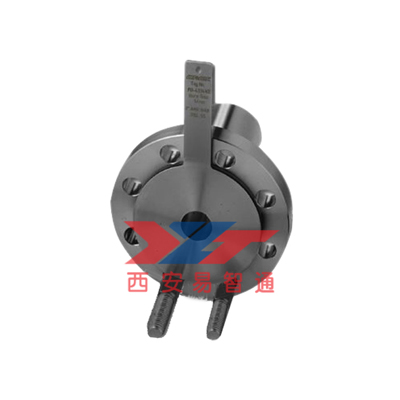

VTS101標準孔板+取壓法蘭

VTS101標準孔板+取壓法蘭

VTS101標準孔板測量原理及應用概述
節流元件產生的差壓通常被差壓變送器轉換為與流量成正比的電信號?？装迨遣顗菏搅髁坑嬛谐Ｓ玫囊淮瘟髁吭瑥V泛用于發電、石油生產和精煉、水處理和配送系統、氣體處理和輸送、化工和石化行業。
當充滿管道的流體流經管道內的節流裝置即孔板時，流束在節流裝的節流元件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流元件前后變產生了壓力降，即壓差。介質流動的流量越大，在節流元件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法基于能量守恒定律和連續性定律。
VTS101孔板的應用范圍
壓力溫度和雷諾數
操作溫度： –320 至 1200 °F (–196 至 649 °C)；最大工作壓力基于法蘭等級參照 ANSI B16.5；液體，氣體或蒸汽湍流，管道雷諾數在 ISO 5167，AGA 報告 No.3 / API 14.3.2，和 ASME MFC-3M 規定的范圍內。
管道尺寸
2-in.至 24-in（50mm 至 600mm）。對于管道尺寸小于 2-in.（50mm）或大于 24-in.（600mm）的流量測量應用，請聯系西安易智通銷售代表。
測量管段長度
上游: 10D
下游 :5D（標準）；8D（如果帶溫度測量連接口）；
或定制上下游管段長度，更多信息請聯系西安易智通銷售代表適用溫度范圍:–320 至 1200 °F (–196 至 649 °C)
VTS101孔板的法蘭組件及安裝附件的材質
孔板法蘭（ANSI B16.36）：碳鋼 ASTM A105 / A350，國內常用牌號 20#，16Mn 等; 不銹鋼 ASTM A182；Hastelloy哈氏合金 ASTM B564/575; 或 Monel 蒙乃爾 400 ASTM B564/127; DIN 1.4571（316Ti SST）（1）; DIN 1.0460（碳鋼）。
螺栓：碳鋼 ASTM A193 Grade B7M，或按照中國標準
螺母：碳鋼 ASTM A194 Gr 2H，或按照中國標準
墊片：非石棉環墊，不銹鋼纏繞石墨墊片，或不銹鋼纏繞聚四氟乙烯墊片，或其他可替代墊片
堵頭：與法蘭材料一致
VTS101孔板的法蘭組件壓力等級
ANSI Class 300＃，600＃，900＃，1500?；?2500＃
DIN 法蘭等級：PN10，PN16，PN25，PN40，PN63，PN100
VTS101孔板的法蘭組件連接形式
突面平焊，突面對焊，RJT對焊等。
VTS101孔板材質
304/304L，316/316L 或 321 不銹鋼 ASTM A240; DIN 1.4571（316Ti SST）（1）; Hastelloy 哈氏合金 C - 276
ASTM B575; 或 Monel 蒙乃爾 400 ASTM B127。
VTS101孔板開孔尺寸
標準開孔尺寸在1/2-in.（12.7mm）到 4-in.（101.6mm）范圍內按照 1/8-in.（3.2mm）增量單位增加，在41/4-in.到 6-in.（107.95mm 到 152.4mm）范圍內，開孔尺寸按照1/4-in（6.3mm）增量單位增加。如果需要，西安易智通可以確定具體孔板開孔尺寸。訂貨時需要提供基本流體數據，具體請參考“計算數據頁”要求的輸入數據。開孔尺寸公差按照 AGA 和 ASME 規范要求。允許用戶根據具體操作條件對 VTS101 做差壓流量計算。孔板是基本的流量元件，通過滿量程流量下的差壓值來算出孔板的開孔孔徑?？装迥軌蜻m應于很大范圍內的多種介質的測量。
VTS101孔板厚度
管徑 2 到 6-in.(50 到 150 mm)時，默認厚度為 0.125-in.（3.2mm）
管徑 8 到 14-in. (200 到 350 mm)時，默認厚度為 0.250-in.（6.35mm）
管徑 16 到 20-in. (400 到 500mm)時，默認厚度為 0.375-in.（9.53mm）
管徑 24-in. (600 mm)時，默認厚度為 0.500-in.（12.7mm）
VTS101孔板法蘭組件優勢性能
高性價比流量測量方案
不需要現場法蘭鉆孔
可完整提供所有現場需要的附件：螺栓，螺母，頂開螺栓螺母，
密封墊片以及泄放堵頭
滿足達 ANSI Class 2500#的高壓和高溫應用要求
滿足 ASME B16.36
按照 DIN 19214 Part 1 的法蘭組件可選

標準孔板
